拆解方壳电池与大家分析下其锂电池结构件功能

2023/3/7 来源：港澳台宝典大全下载 点击次数：

拆解一个方壳电池与大家分析下内部结构。我们发现其内部竟然并列着四个卷芯，它们的锂电池极耳被两两焊接，再跟外壳上方的两个电极连接，之所以封装在一个铝壳里面，主要还是为了降低成本，提高能量密度，毕竟铝可以是占据了一定的重量，当然这样做会降低电池整体刚性和散热能力。

中间这块看起来像钢铁的东西，实际重量50克左右，由复合材料制作而成，用于加固和抗力。有些比较薄的电芯内部可能只有两个卷芯就用不到这个锂电池结构件。相比圆柱电芯，方形电芯组成的电池包为什么能量密度更大？

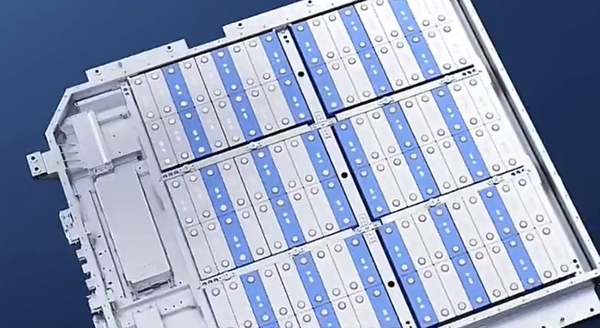

首先就是一般的方形电芯，单体体积比较大，大概等于几十个21700电池。光是在锂电池外壳上就能省下不少重量，其次就是电池包的空间利用率更高，把内部塞的满满当当。反观圆柱电芯组成的电池包，空间利用率就显得差了一些，所以在整包的能量密度方面大概会差个10%。由于方形电芯的结构特性，两侧受热胀冷缩影响大，一般电池包依靠底部液冷板散热，而圆柱电芯结构稳定，侧面几乎不会变形。电池包一般采用蛇形散热管散热，它触到表面积更大的外壳，散热能力更胜一筹。

其实方形电芯还有一个分支使用了叠片工艺，那就是刀片电池，因为一直以来叠片工艺主要出现在软包电池的装备中，所以有人说刀片电池只不过是套了一层铝壳的软包电池。不管怎么说，刀片电池壳确实结合了方形和软包的优点，拥有坚硬的外壳，保证了电池刚性能量密度相比传统方形单体更上一层楼。
