工程快来围观18650锂电池拆解分析结构的图文介绍

2023/3/3 来源：港澳台宝典大全下载 点击次数：

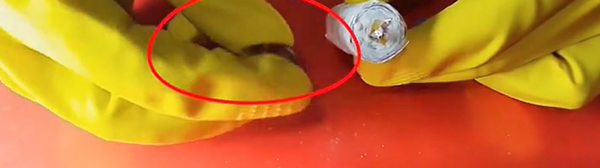

18650锂电池的拆解分析其结构，如下图示：我们可以看到在外面这层铝合金外壳对内部起到很好的保护作用，顶部这边是锂电池正极，电池侧面与底部就是负极。铝合金电池外壳上端的小金属条是正极的，对内连接正极片，对外连接外壳的正极，本身也是一个安全气压，可以排除电池内部被气化的电极面，保护电池安全。

接下来就是底部的锂电池极耳，两头分别被焊接在负极片和电池外，外面这层白色的塑料模式绝缘隔膜，它的作用是避免正负极片直接接触，电解液可以附着在隔膜上，锂离子可以通过隔膜上自由流动。由铜箔制作而成的负极连接片上上面布满了黑色的石墨涂层，从四处散落的黑色残片可以看出涂层非常的脆弱，可见涂层的工艺影响了电池的性能和受力能力。

再翻开一层隔膜，下面就是铝膜制作而成的正极片，极面上脱落的涂层甚至粘到了隔膜上，将附近膜层正极片上的内色涂层包含了三元材料，还有乙炔黑以及粘结剂等物质，把正极片和下面的隔膜分开，就可以明显看出隔膜和两面的涂层，到此整个圆柱电池的构成一目了然。

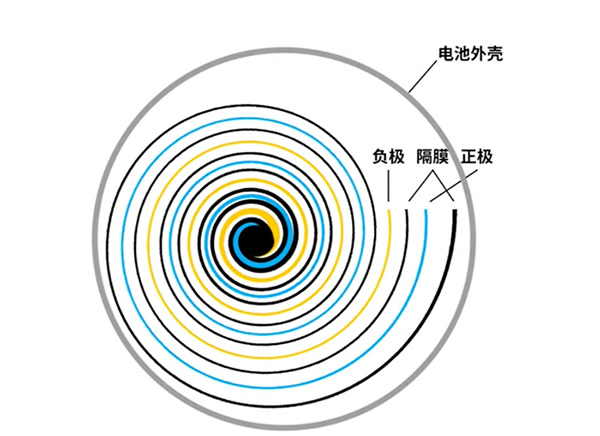

如果你不太理解，可以看上面这张图，图中不仅可以看懂内部结构，还能看到隔膜的作用。在实际的生产过程中，整个卷心会把圆柱电池内部塞的满满当当，我们把这种工艺叫卷绕。
